Menggambar Objek 3D dengan CorelDRAW

Setelah menggambar meja sekarang menggambar kursi, ini adalah tutorial yang merupakan penegasan langkah-langkah dari posting gambar yang dibuat oleh Saudara Mas Bro Andri Dnd yang diposting beberapa waktu lalu pada Komunitas Pengguna CorelDRAW Indonesia di Facebook (indoCCom)

Buat kurva dengan 3-Paint Curve pada Toolbox yang merupakan alur dari kerangka kursi tekan + (plus) sekali saja untuk menduplikan berarti objek menjadi dua buah;

Objek hasil duplikat keadaan terseleksi atur ketebalan dan line caps dengan tekan F12;

Hasilnya seperti ini kemudian tekan Ctrl+Shift + Q untuk mengkonversi dari outline ke kurva tertutup;

Buat objek kotak dan geser node dengan Shape tool untuk menghasilkan sudut tumpul;

Gandakan objek yang kita buat tadi dengan tekan + (plus) pada numpad kemudian blanding objek tersebut dan ketikkan angka 11 pada bland Objects, hasilnya seperti gambar dibawah;

Pilih New Path;

Arahkan pada outline (garis bantu yang sudah kita duplikat tadi);

Hasilnya seperti ini

Pilih Rotate all objects, hasilnya seperti gambar dibawah ini, selanjutnya Break Apart dengan tekan Ctrl+K di keyboard dengan tujuan supaya bisa di proses efek yang lain;

Buat kaki kursi dan objek pendukung lainnya, selanjutnya select all (seleksi semua) objek kemudian Group (Ctrl+G) buat efek 3D dengan menu Extrude pada Toolbox

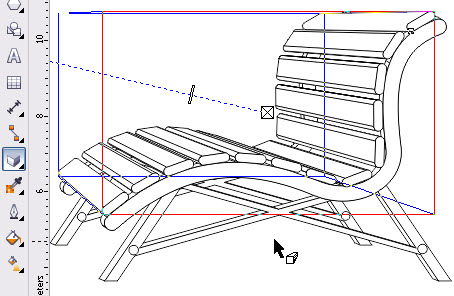

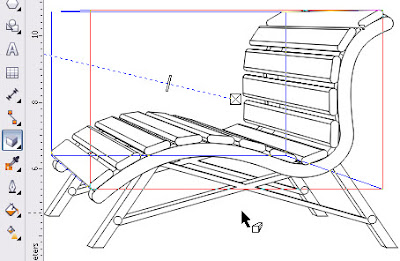

Hasilnya seperti gambar dibawah, kemudian select all lagi dan tekan Ctrl+K di Keyboard, dan tekan Ctrl+U (Ungroup)...

Selanjutnya beri material atau warna tiap tiap objek sesuai dengan kreasi Mas Bro....

sekedar untuk referensi, ini gambar vectornya ...
